K-500 Rotomat KT 3G

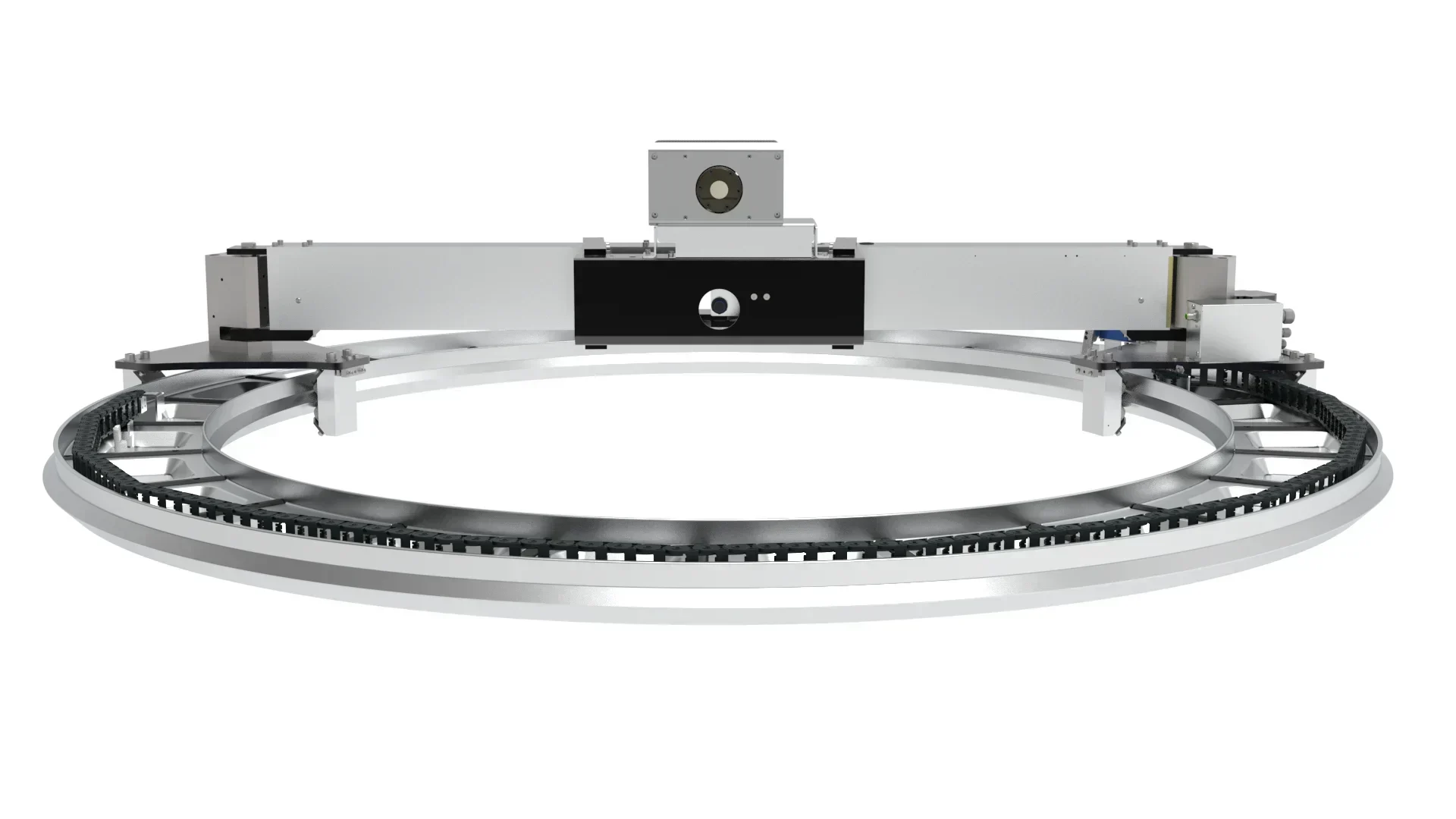

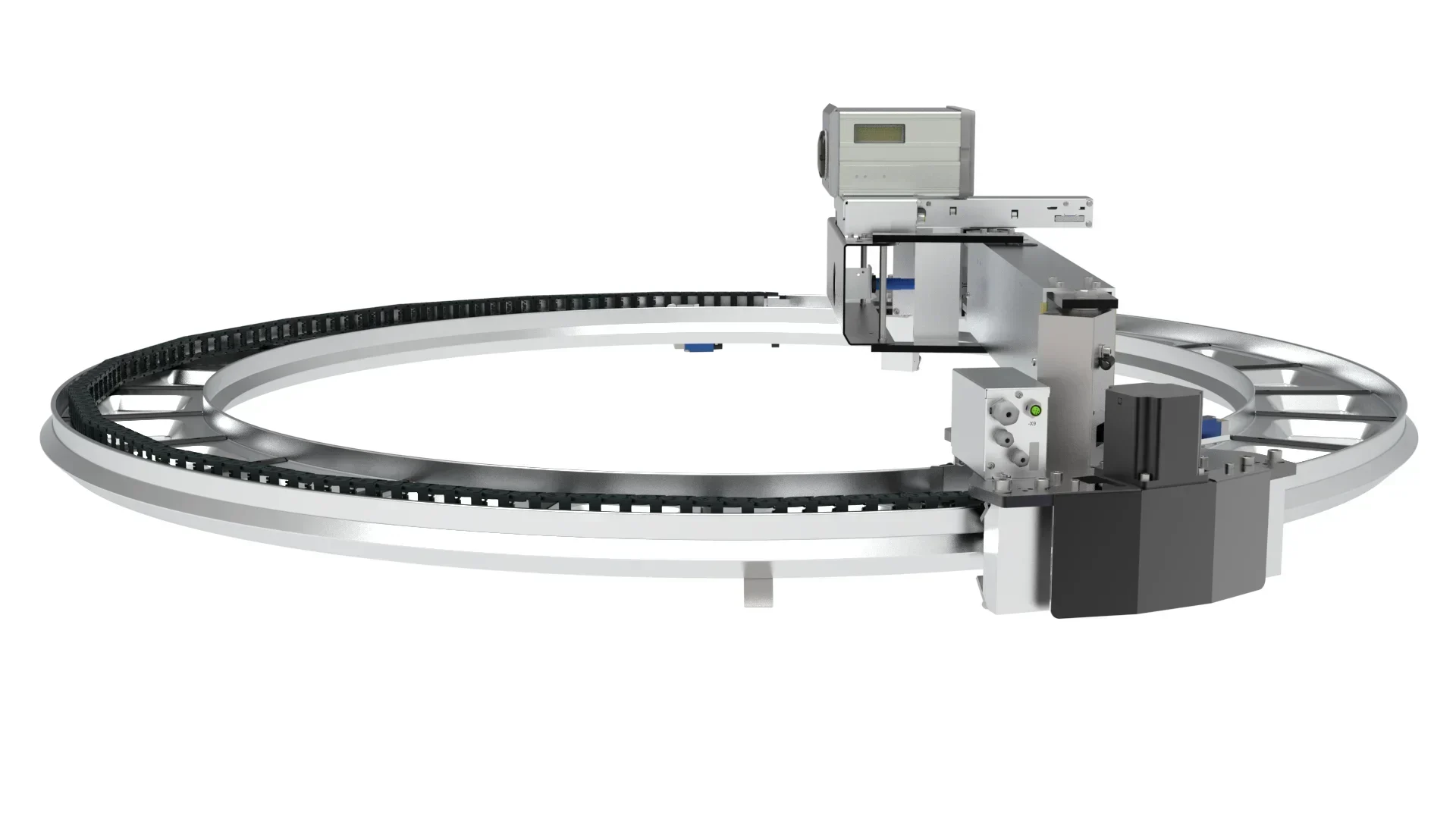

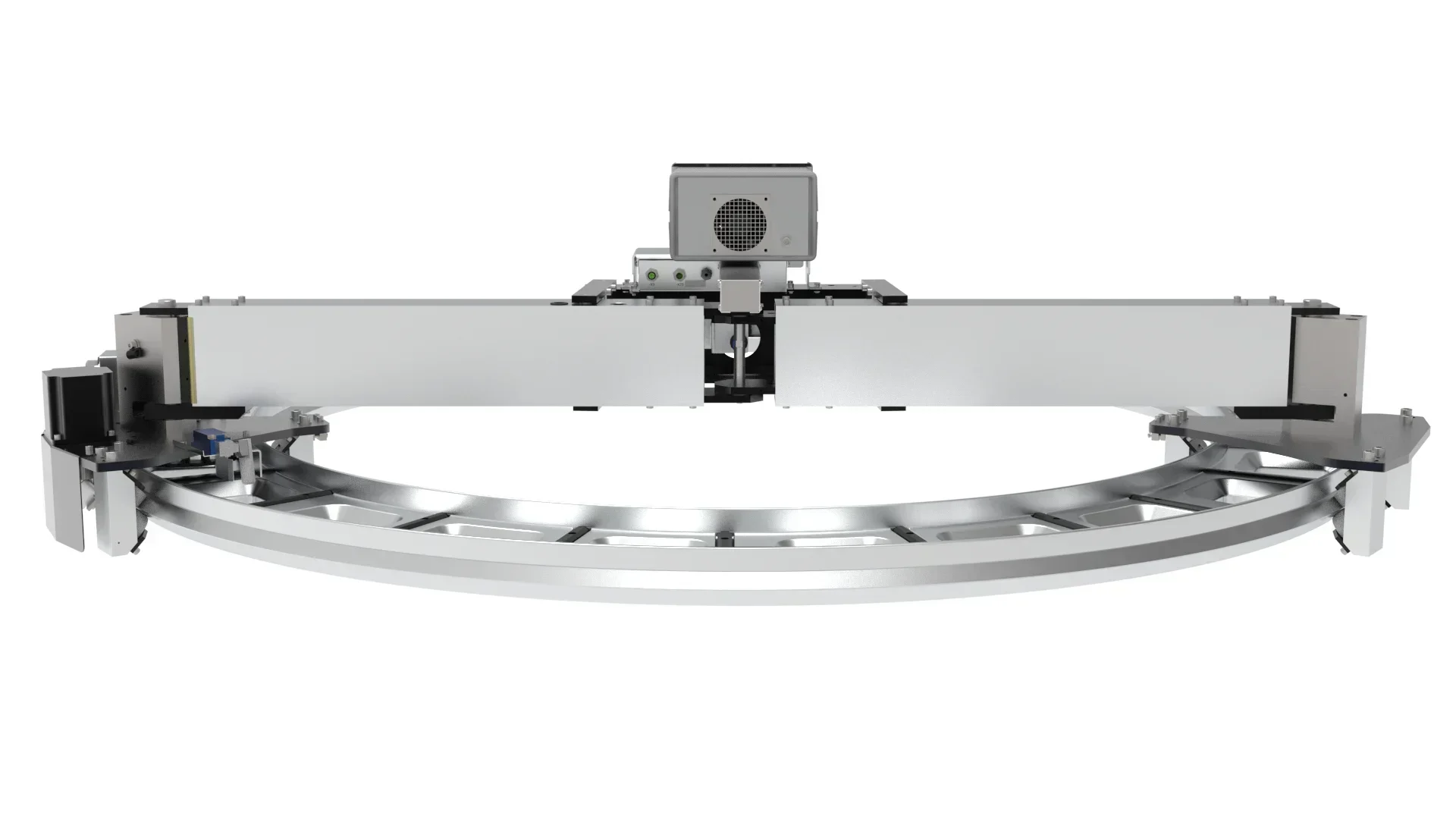

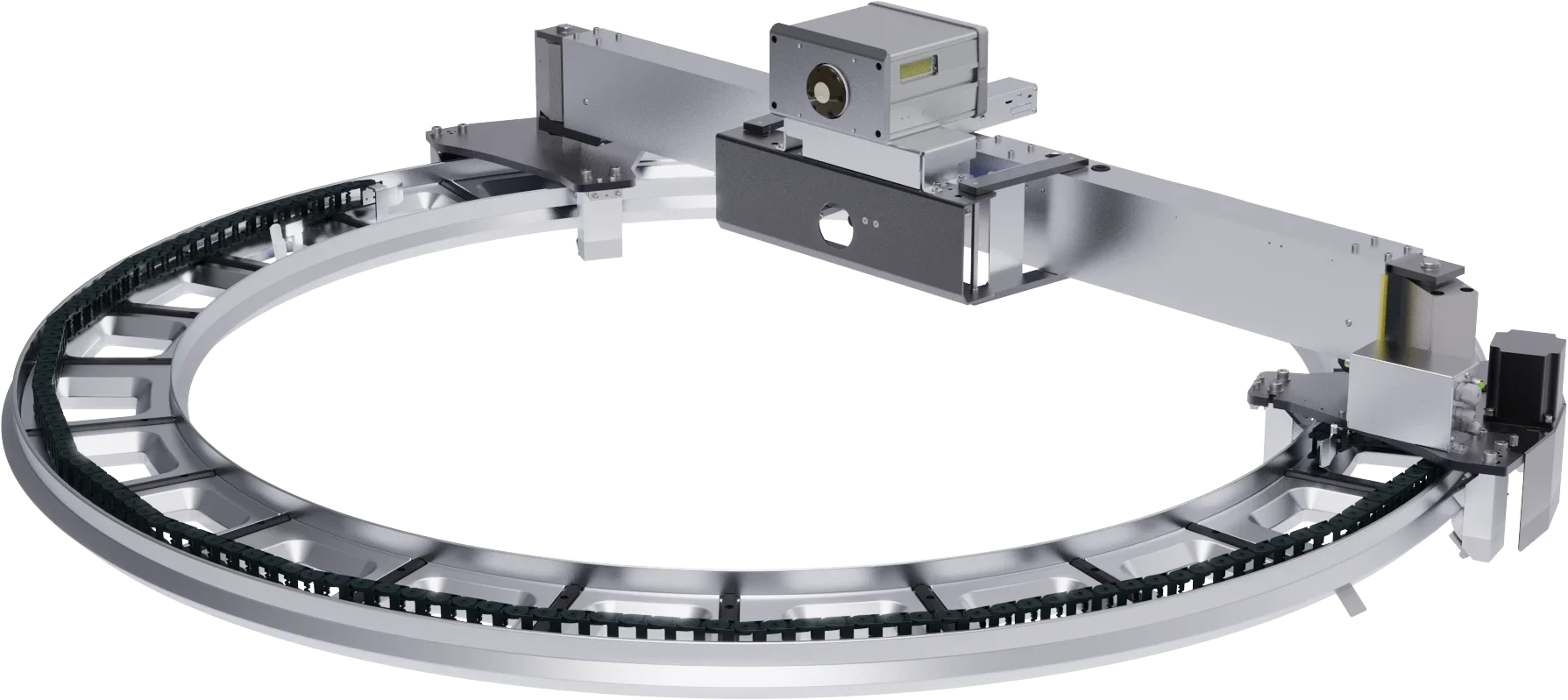

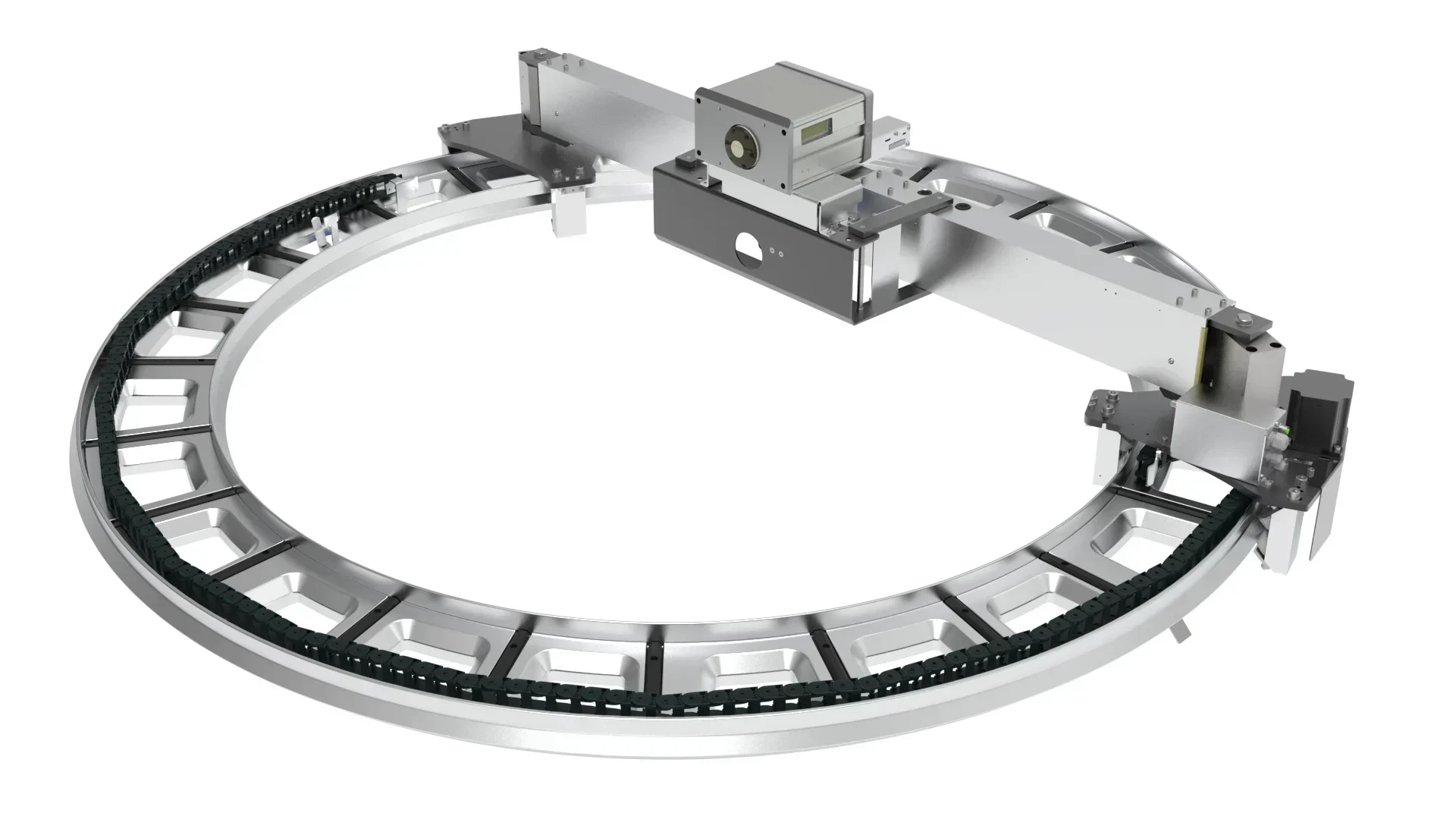

Das Messgerät K-500 Rotomat KT 3G ist ein kapazitiver Dickensensor, der auf einer Reversiervorrichtung mit Knickarmtraverse montiert ist. Die kürzeste Profilerfassungszeit beträgt lediglich 36 Sekunden und ermöglicht somit eine schnelle Einregelung des Dickenprofils. Ein Alleinstellungsmerkmal des K-500 ist eine keramische Sensoroberfläche ohne Verschleiss.
Anwendung
- Berührende Dickenmessung an der zylindrischen Folienblase
- Geeignet für Folien aus PE, PP und vergleichbaren Materialien
- Für nicht stumpfe Folien mit unsensiblen Aussenschichten
- Bedingt geeignet für Barrierefolien mit maximal 5% Anteilen an PA, EVOH und vergleichbaren Materialien
Besondere Merkmale
- Verschleissfreie keramische Sensoroberfläche (Alleinstellungsmerkmal)
- Adaptive Sensorpositionierung
Technologie
- Kapazitive Dickenmessung
- Reversiervorrichtung mit Knickarmzustellung
Technische Daten K-500 Rotomat KT 3G
K-500 Rotomat KT 3G
| Messprinzip | Kapazitive Dickenmessung (Geeignet für alle elektrisch nicht leitenden Materialien) |
| Standard Messbereich | 10 - 300 µm |
| Messintervall | 50 ms |
| Auflösung | 0.1 µm |
| Messgenauigkeit nach Kalibrierung | 10 - 30 µm: ± 0.5 µm | 31 - 300 µm: ± 2 % |
| Linearität im Bereich der Kalibrierdicke (± 10 %) | Besser als 2 % |
Standard Grössen Rotomat KT
| Baugrösse [mm] | Arbeitsbereich * min. - max. [mm] | Blasen Durchmesser min. - max. [mm] | Hüllkreis Durchmesser [mm] |
|---|---|---|---|
| 1100 | 255 - 1650 | 80 - 1100 | 2120 |
| 1200 | 255 - 1800 | 80 - 1200 | 2200 |
| 1300 | 300 - 1950 | 110 - 1300 | 2200 |
| 1730 | 505 - 2600 | 240 - 1730 | 2800 |
| 1900 | 585 - 2850 | 290 - 1900 | 2800 |
| 2130 | 865 - 3200 | 470 - 2130 | 3200 |
| 2270 | 975 - 3400 | 540 - 2270 | 3200 |
| 2600 | 1150 - 3900 | 650 - 2600 | 3700 |
| 2760 | 1270 - 4150 | 730 - 2760 | 3850 |
| 3200 | 1540 - 4800 | 900 - 3200 | 4500 |
| 3300 | 1540 - 4950 | 900 - 3300 | 4500 |
| 3700 | 2530 - 5550 | 1530 - 3700 | 5050 |
| * 4% Schrumpf und 40mm Taumelbewegung berücksichtigt | |||
