K-XRAY Rotomat KT 3G

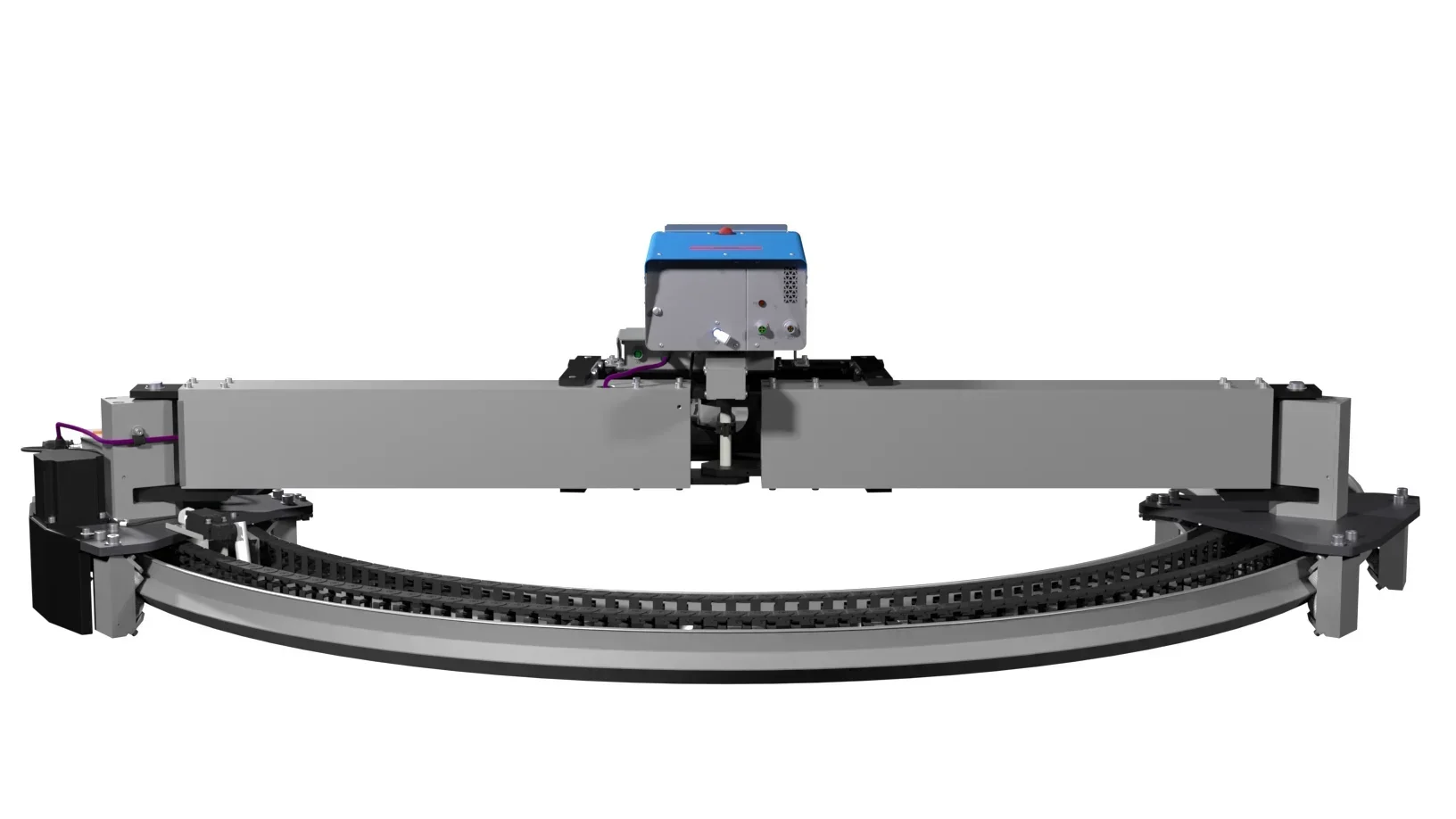

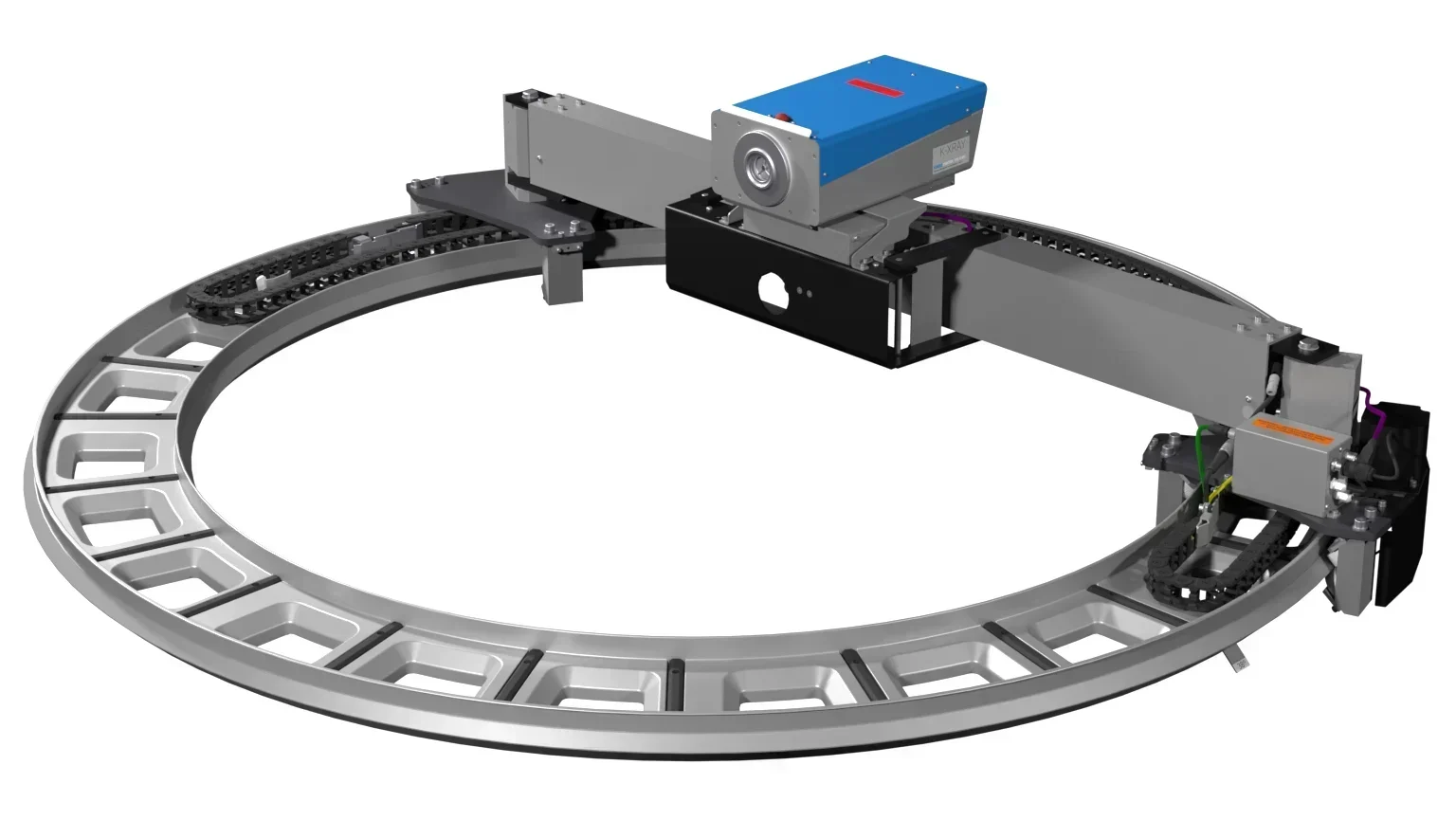

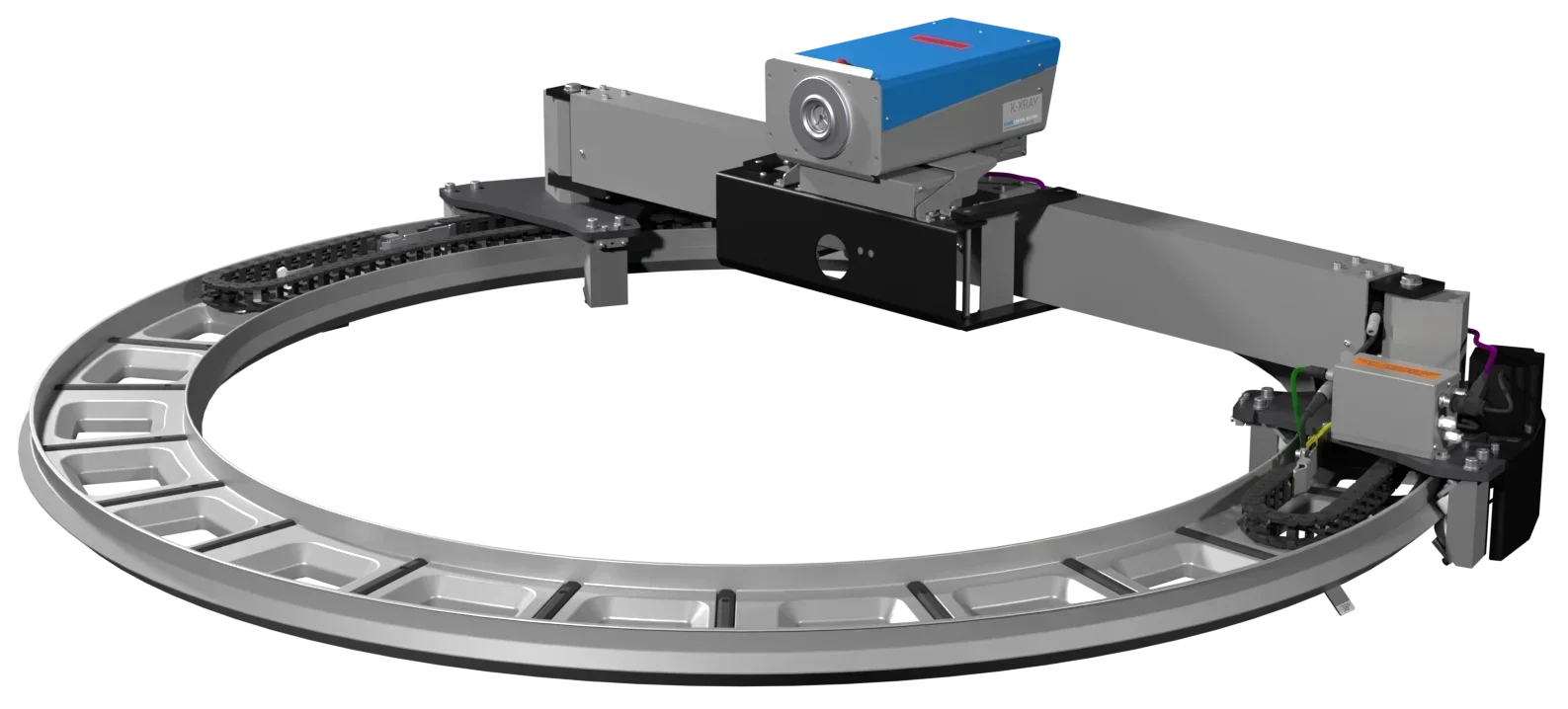

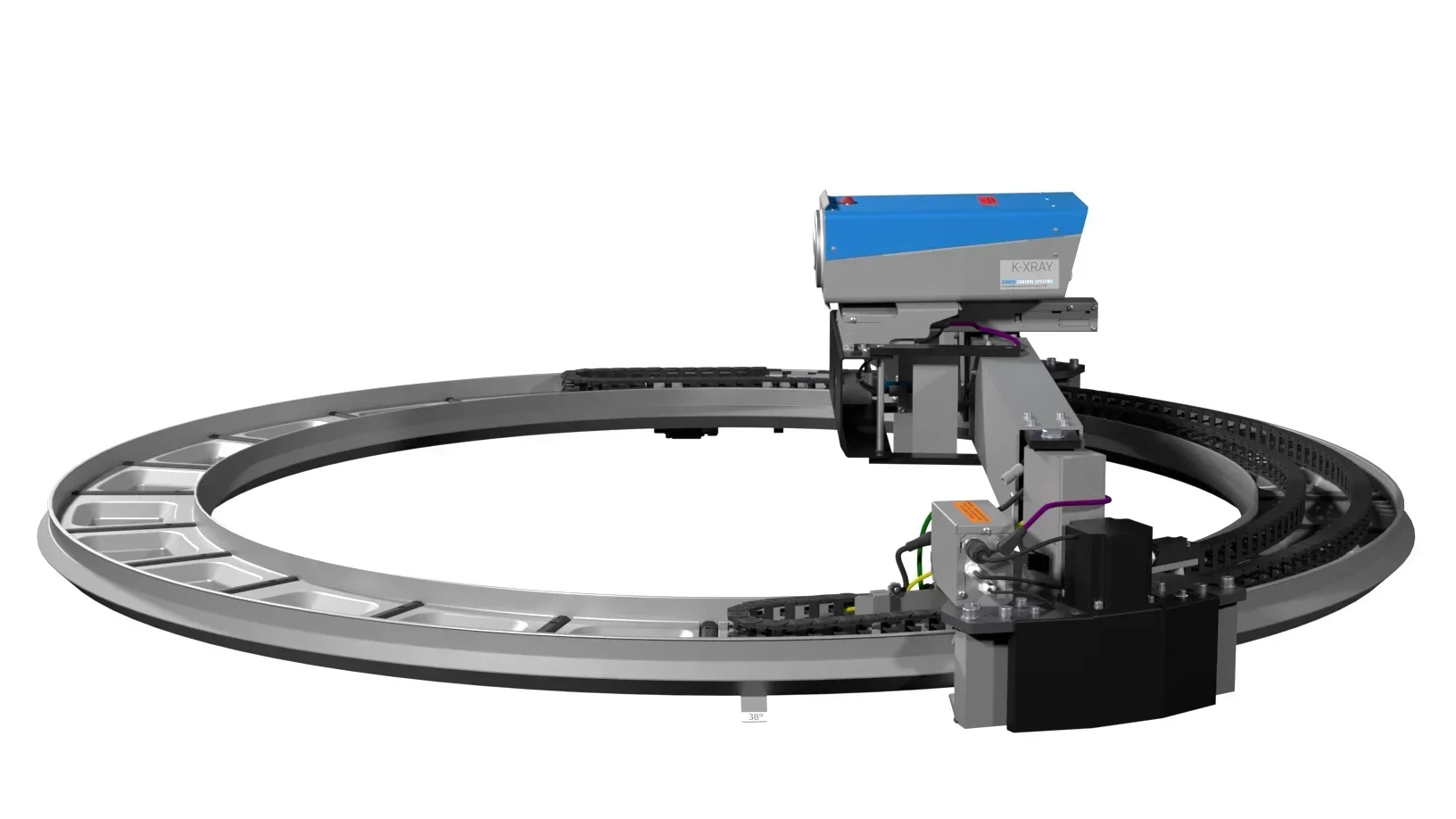

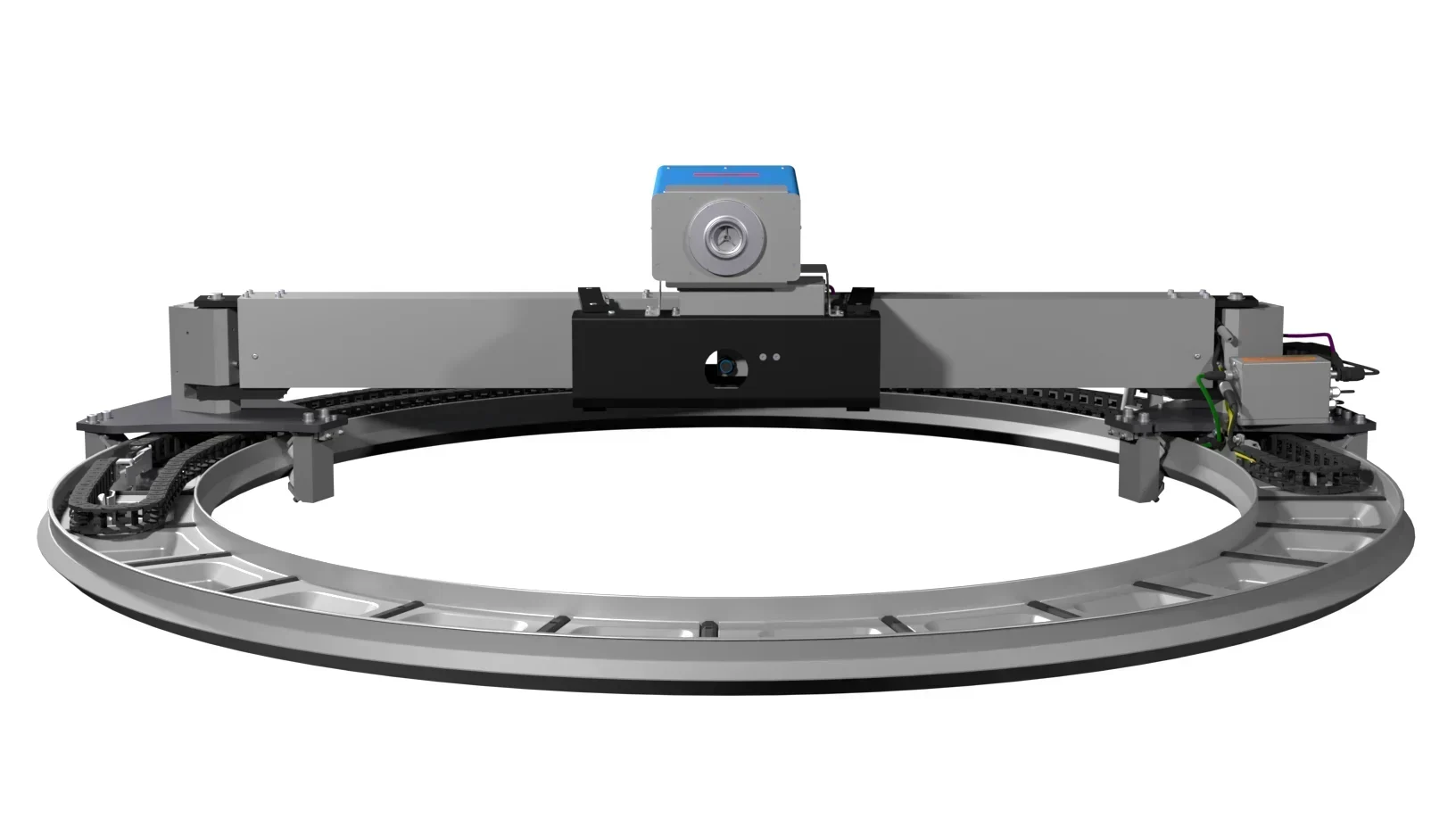

Auch bei extrem dünnen und berührungsempfindlichen Sperrschichtfolien ermöglicht der Sensor des K-XRAY Rotomat KT, der auf der Röntgenrückstreutechnologie basiert und ein temperiertes Luftkissen verwendet, eine hochauflösende und Dickenmessung. Auf einer Reversiervorrichtung mit Knickarmtraverse montiert, ist dies die schnellstmögliche Methode der Dickenprofilermittlung an der Folienblase.
Anwendung
- Weitestgehend berührungslose Dickenmessung an der zylindrischen Folienblase
- Geeignet für Barrierefolien aus PE, PP, PA, EVOH, TPU und vergleichbaren Materialien
- Für mitunter leicht stumpfe Folien
Besondere Merkmale
- Temperiertes Luftkissen zwischen Sensoroberfläche und Folie (Alleinstellungsmerkmal)
- Viel schnellere Profilerfassung im Vergleich zu Dickenmesssystemen an der doppelten Folie nach dem Abzug
- Einfacheres Betriebsbewilligungsverfahren im Vergleich zu Festkörperstrahler
Technologie
- Radiometrische Dickenmessung mittels Röntgenrückstrahlung (Alleinstellungsmerkmal)
- Reversiervorrichtung mit Knickarmzustellung
Technische Daten K-XRAY Rotomat KT 3G
K-XRAY Rotomat KT 3G
| Messprinzip | Röntgenrückstrahlungsprinzip |
| Röntgenröhre | max. 19 keV, 0.75 mA |
| Standard Messbereich | 10 - 500 µm |
| Messintervall | 100 ms |
| Auflösung | 0.1 µm |
| Messgenauigkeit nach Kalibrierung | 10 - 30 µm: ± 1.0 µm | 31 - 500 µm: ± 3 % |
| Linearität im Bereich der Kalibrierdicke (± 10 %) | Besser als 2 % |
Standard Grössen Rotomat KT
| Baugrösse [mm] | Arbeitsbereich * min. - max. [mm] | Blasen Durchmesser min. - max. [mm] | Hüllkreis Durchmesser [mm] |
|---|---|---|---|
| 1100 | 255 - 1650 | 80 - 1100 | 2120 |
| 1200 | 255 - 1800 | 80 - 1200 | 2200 |
| 1300 | 300 - 1950 | 110 - 1300 | 2200 |
| 1730 | 505 - 2600 | 240 - 1730 | 2800 |
| 1900 | 585 - 2850 | 290 - 1900 | 2800 |
| 2130 | 865 - 3200 | 470 - 2130 | 3200 |
| 2270 | 975 - 3400 | 540 - 2270 | 3200 |
| 2600 | 1150 - 3900 | 650 - 2600 | 3700 |
| 2760 | 1270 - 4150 | 730 - 2760 | 3850 |
| 3200 | 1540 - 4800 | 900 - 3200 | 4500 |
| 3300 | 1540 - 4950 | 900 - 3300 | 4500 |
| 3700 | 2530 - 5550 | 1530 - 3700 | 5050 |
| * 4% Schrumpf und 40mm Taumelbewegung berücksichtigt | |||
